Le semi-conducteur en graphène vient de franchir une étape décisive grâce à une collaboration scientifique inédite entre des chercheurs américains et chinois. Dans un contexte géopolitique tendu, cette avancée technologique pourrait redéfinir les fondations mêmes de la microélectronique moderne et ouvrir la voie à une alternative crédible au silicium, matériau dominant depuis plusieurs décennies.
Le graphène, un matériau aux propriétés exceptionnelles
Découvert au début des années 2000, le graphène est un matériau constitué d’une seule couche d’atomes de carbone arrangés en réseau hexagonal. Sa finesse extrême, combinée à une solidité remarquable, en fait un matériau unique. Il est souvent décrit comme à la fois plus résistant que l’acier et plus léger que l’aluminium.
Sur le plan électrique, le graphène se distingue par une conductivité exceptionnelle et une mobilité électronique très élevée. Ces propriétés ont rapidement suscité l’intérêt des chercheurs en électronique, mais une limite majeure freinait jusqu’ici son adoption dans les semi-conducteurs.
Pourquoi le graphène posait problème pour les semi-conducteurs
Pour fonctionner correctement, un semi-conducteur doit pouvoir contrôler le passage du courant électrique. Ce contrôle repose sur la présence d’une bande interdite, aussi appelée gap énergétique. Cette bande correspond à la zone d’énergie qui sépare les électrons immobiles de ceux capables de conduire un courant.
Le graphène, dans sa forme naturelle, ne possède pas de bande interdite. Les électrons y circulent librement, ce qui empêche de créer un état « on/off » indispensable au fonctionnement des transistors. Cette caractéristique faisait du graphène un excellent conducteur, mais un très mauvais semi-conducteur.
Depuis des années, la recherche tentait de contourner cette limitation sans dégrader les propriétés uniques du matériau. Les résultats restaient jusqu’alors partiels ou difficilement exploitables à grande échelle.
Une collaboration scientifique malgré les tensions internationales
C’est dans ce contexte qu’une équipe de l’Institut de technologie de Géorgie, aux États-Unis, et de l’Université de Tianjin, en Chine, a uni ses compétences. Cette coopération est notable tant sur le plan scientifique que politique, les deux pays étant engagés dans une rivalité technologique marquée, notamment dans le secteur des semi-conducteurs.
Sous la direction du chercheur Walter de Heer, les scientifiques ont adopté une approche différente en s’intéressant non pas à la modification directe du graphène, mais à son mode de croissance. Cette stratégie a conduit à la mise au point d’un nouveau matériau baptisé épigraphène.
L’épigraphène, une nouvelle forme de graphène semi-conducteur

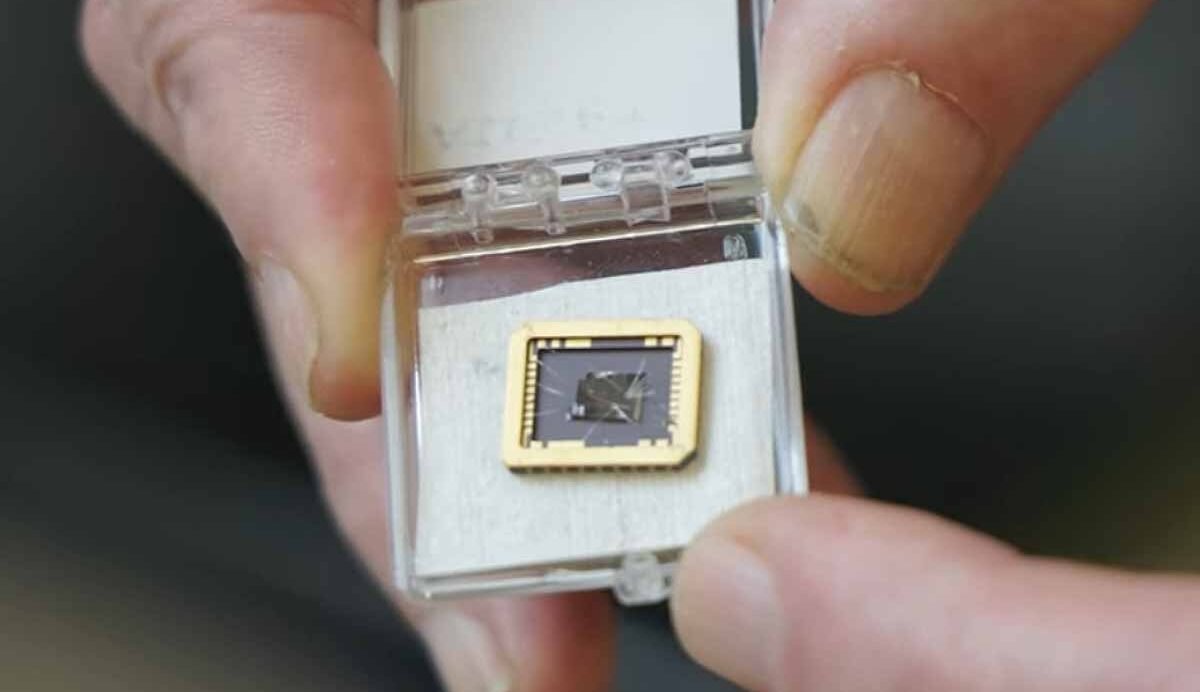

L’épigraphène est obtenu en cultivant du graphène directement à la surface d’un wafer de carbure de silicium. Ce procédé permet de structurer le graphène de manière à induire une bande interdite exploitable, tout en conservant ses qualités électriques et thermiques.
Contrairement aux tentatives précédentes, cette méthode ne dégrade pas la structure atomique du graphène. Elle permet ainsi de combiner les avantages d’un semi-conducteur classique avec les performances supérieures du graphène.
Ce semi-conducteur en graphène présente une mobilité électronique bien supérieure à celle du silicium, ce qui laisse entrevoir des composants plus rapides et plus efficaces sur le plan énergétique.
Une alternative crédible aux limites du silicium
Le silicium est au cœur de l’électronique moderne, mais ses limites deviennent de plus en plus visibles. La miniaturisation des transistors approche de contraintes physiques difficiles à dépasser, notamment en matière de dissipation thermique et de fréquence de fonctionnement.
L’épigraphène pourrait répondre à ces problématiques. Sa conductivité thermique élevée facilite l’évacuation de la chaleur, tandis que sa capacité à fonctionner à des fréquences plus élevées ouvre la voie à des circuits plus performants.
Autre point clé, le processus de fabrication de ce semi-conducteur en graphène reste compatible avec les chaînes de production existantes. Cette continuité industrielle est un atout majeur pour une adoption progressive par les fabricants de puces.
Des défis techniques encore à surmonter
Malgré ces avancées prometteuses, la technologie n’en est qu’à ses débuts. La production d’épigraphène reste limitée à des surfaces relativement modestes, ce qui pose la question de la montée en échelle industrielle.
Il reste également à démontrer la fiabilité de ces matériaux sur le long terme, ainsi que leur intégration complète dans des circuits complexes. Les performances observées en laboratoire devront être confirmées dans des environnements de production réels.
Les chercheurs se montrent toutefois prudents mais optimistes, estimant que ces obstacles relèvent davantage de l’ingénierie que de limites fondamentales.
Un impact potentiel majeur sur la microélectronique
Si ces défis sont relevés, le semi-conducteur en graphène pourrait transformer en profondeur l’industrie des composants électroniques. Des puces plus rapides, plus économes en énergie et mieux adaptées aux usages intensifs deviendraient envisageables.
Au-delà des performances, cette avancée symbolise aussi l’importance de la coopération scientifique internationale. Dans un climat marqué par la fragmentation technologique, ce projet montre que la recherche fondamentale peut encore dépasser les frontières politiques.
Conclusion
Le développement du premier semi-conducteur en graphène fonctionnel représente une avancée majeure pour la microélectronique. Grâce à l’épigraphène, les chercheurs ont trouvé une solution élégante à l’un des principaux verrous du graphène, tout en conservant ses propriétés exceptionnelles. Si la technologie doit encore franchir plusieurs étapes avant une adoption industrielle, elle s’impose déjà comme une piste sérieuse pour préparer l’après-silicium et redéfinir les performances des puces de demain.
